O Metodă De Încălzire Extrem De Eficientă - Caloriferul Cu Semiconductori!




Sursa: http://ciberonix.ro/o-solutie-geniala-de-incalzire-caloriferul-cu-semiconductori/

Știați că, încă de la apariția pieselor electronice semiconductoare o mare problemă pe care a pus-o funcționarea lor a fost răcirea ? Asta pentru că semiconductoarele au randamentul de transformare a electricității în căldură de peste zece ori mai bun decât rezistorii de nichelină.

Ca atare, rezultă că principala funcție a unui semiconductor nu e aceea de amplificare a semnalelor electrice ci aceea de transformare a electricității în căldură...

Paradoxal însă, nici chiar electroniștii care se lovesc permanent de „păgubosul” fenomen termic al semiconductoarelor nu se gândesc să le folosească pentru a se-ncălzi cu ajutorul lor.

Să ne imaginăm că avem două foi de tablă din aluminiu de 3 – 4 mm grosime cu dimensiunea de 0,5 m x 1 m care, împreună au suprafața radiantă egală cu a unui calorifer mare de aceiași dimensiune, calorifer care pentru a fi adus la temperatura de 60 – 70 de grade celsius are nevoie de aproximativ 4 kW energie.


Acum să ne imaginăm că punem cele două plăci de aluminiu față în față la mică distanță sprijinite pe niște suporți izolatori ( lemn, mase plastice rezistente la temperatură, etc. ) la 10 cm de sol, în așa fel ca distanța dintre ele la bază să fie de 20 – 25 cm iar în partea de sus să fie de doar 5 cm. Am realizat astfel o pâlnie de tiraj natural... Dacă cele două plăci se-ncălzesc vor ceda căldura aerului dintre ele care va ieși forțat prin fanta de 5 cm antrenând în urma lui aer proaspăt și rece venit de la nivelul podelei.

Cum le-ncălzim?... Montăm pe fiecare din ele un număr de 10 punți redresoare de putere ( punțile de 1000 V la 50 A sunt cele mai la îndemână și costă cam 8-10 lei bucata ). Pe aceste punți le vom alimenta în paralel cu curent alternativ de 1V la 10 – 15 A. Puterea totală va fi de 200 – 300 W.

Curentul va fi obținut de la un transformatorde rețea toroidal cu putere adecvată, căruia îi eliminăm înfășurarea secundară și îi construim una cu conductor lițat foarte gros care să furnizeze un volt ( 8 – 10 mm diametru – cablu de sudură ).

Acest conductor la punerea în scurt circuit debitează exact intensitatea necesară adică undeva pe la 300 – 400 A. Dacă totuși intensitatea obținută cu acest conductor nu e suficientă va trebui să folosim unul mai gros. Dar atenție mare că trebuie îndeplinită condiția ca puterea astfel obținută să fie suportată de primarul transformatorului.

Capetele secundarului se vor conecta fiecare pe câte una din plăcile de aluminiu, urmând ca de pe plăci să se ia apoi curentul pentru fiecare punte redresoare în parte. Astfel punțile redresoare fiind alimentate de pe plăci, curentul electric e forțat să circule prin placă spre puntea redresoare. Doar prin această modalitate de montaj vom obține căldură în plăcile de aluminiu.

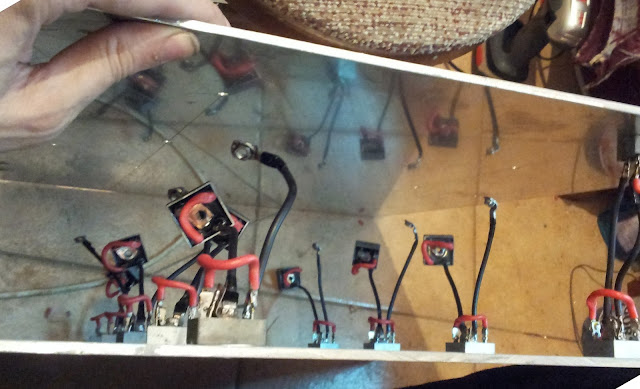

Acum pentru ca punțile noastre că producă căldură nu mai trebuie decât să le punem ieșirea de curent continuu în scurt circuit, adică să unim bornele de + și – ale fiecărei punți cu un fir de cupru ( cu papucei montați la capete ) cu grosimea de 2 – 2,5 mm. Firește că punțile vor fi montate pe plăcile de aluminiu cu contact ferm strânse bine cu șurub. Ar fi ideal dacă s-ar folosi și vaselină termică între ele și placă pentru ca transferul termic să fie cât mai bun. Punțile se vor monta pe partea interioară a plăcilor undeva pe la jumătatea înălțimii lor, astfel ca să nu strice estetica „caloriferului”.

Transformatorul se va monta pe suportul care susține plăcile, undeva între ele, ca să nu se vadă. În momentul când alimentăm transformatorul nu se va-ntâmpla nimic spectaculos datorită conductibilității termice mari pe care o are aluminiul... Ca urmare încălzirea lui se va face destul de lent, ( o jumătate de oră, o oră, funcție de cât de rece e camera ), dar odată ajuns la 60 – 80 de grade se va menține la acea temperatură fără ca să fie afectat în vreun fel consumul energetic.

De asemenea, diodele nu vor fi suprasolicitate atât timp cât căderea de intensitate pe fiecare este mult sub 50 de A cât suportă ele... Dacă alimentarea transformatorului este comandată de un termostat obținem și o automatizare a funcționării acestuia astfel ca să ferim punțile redresoare să ajungă la temperatura critică de peste 130 de grade ( se poate întâmpla să cadă o pătură sau o haină pe „calorifer” ! ).

Avem astfel cel mai eficient calorifer electric din lume... care cu cel mult 200 – 300 W produce căldură cât un calorifer electric cu ulei, sau convector cu rezistență de 4 – 5 kW.

Am scris precedentele rânduri pe data de 15, când am luat la cunoștință de existența unui asemenea calorifer electric experimental care e construit din tablă de aluminiu de 4 mm grosime, și are doar 35 cm x 35 cm cu câte două punți pe fiecare placă și care înlocuia cu succes o sobă de teracotă.

Azi suntem în 20.01.2016 și deja caloriferul respectiv a făcut față cu succes frigului de afară. E drept că dat fiind faptul că e cam mic, dacă e scos din priză camera se răcește în scurt timp...

Din experiența constructorului respectiv am ajuns între tip la concluzia că procedeul se poate eficientiza cu ajutorul unor punți redresoare de putere mai mică. Astfel în locul punților de 50 A care sunt alimentate la 5 – 10 A ( 10 – 15 % din puterea lor ) se poate recurge la folosirea unor punți de 50 V la 15 A.


O asemenea punte poate fi pusă-n regim de scurtcircuit cu 1 V la 1 – 1,5 A, și va produce la fel de multă căldură ca și una de 50 A la 1V cu 10 A. Spre exemplu, două plăci de aluminiu de 0,5 m x 1 m având fiecare câte 10 punți pe ele ar consuma incredibil de puțin...: 20 – 30 W.

Propun celor cărora le place să experimenteze să pună pe fundul unui ibric din tablă subțire de inox o punte, sau două de 50 A. Le va monta pe partea exterioară cu ajutorul unui nit din aluminiu. Se găsesc pop-nituri care sunt ideale pentru asta căci în momentul în care se strâng etanșează gaura.

Ca urmare în interiorul ibricului vom avea doar capetele niturilor. Tot cu nituri și tot pe exteriorul fundului se pot monta câte trei piciorușe astfel ca ibricul nostru să nu se sprijine pe puntea ( punțile ) redresoare. Alimentăm punțile de la un transformator care să furnizeze fiecăreia 1 V la 35 – 40 A. Astfel avem un fierbător electric care va consuma sub 100 W. Poate că va încălzi apa un pic mai încet ca o un ibric cu rezistență de nichelină, dar va fi extraordinar de economic.

Atenție mare căci în cazul acestei soluții tehnice niciodată nu va trebui să alimentăm punțile redresoare cu ibricul gol căci se vor arde instantaneu !...

În acest fel se deschide o cale extrem de eficientă de obținere a apei calde menajere, pentru baie și bucătărie... Dacă am avea un vas ( boiler ) din aluminiu pe fundul căruia să montăm un număr de 10 – 20 asemenea punți redresoare, în câteva ore am avea apă caldă la consumuri insignifiante comparativ cu boilerele cu rezistență, oferite în magazine, de sistem...

8 comentarii:

  1. Foarte,foarte interesant.Incearca sa patentezi aceasta idee.E destul de normal,scad tensiunea si duc curentul la maxim,astfel "pierderea prin caldura" se transforma in scop respectiv avantaj.E logic.Bravo!

    RăspundețiȘtergere
  2. Cu un consum de 200-300W. ve-ti obtine echivalent termic de 3kW la pastele cailor. Cata energie consumam tot atata energie obtinem chiar si cu un randanent de 100%.

    RăspundețiȘtergere
  3. Incearca sa faci experimental, nu patenta ca te baga la dementi, nu le place alor ce vand energie.

    RăspundețiȘtergere
  4. O coala aluminiu cu grosimea 4 mm lata de un metru si lunga de abia 2 metri face fara transport 445 roni. Pt a face 3 calorifere ai nevoie de 2 coli, iar mie imi trebuie 7 coli, asta face 3120 fara transportul catre mine de la depozit, fara cel catre debitarea obligatorie, fara costuri manevrare si debitare, gaurire in vederea asamblarii, fara plasticele termorezistente, fara componentele indicate care cred ca rar se cer si, poate nici nu se afla iute, apoi restul, cablurile, stekerele, transformatoarele,papuceii niturile, suportii,prinzatorile la perete, finisajele muchiilor si, a uitasem decupajul/dimensiuni, caratul unde debiteaza... pai... ce sa mai... construim noi din materiale atat de scumpe...Si cine trebuie platit ca aplica condensatorii si asambleaza toate, le fixeaza pe perete, sau treb sa stea central? Asta cum o rezolvam, nu are covorul? daca stiti sa ma ghidati, eu as fi dornica si sa stiti ca m-am gandit deja sa scot rezistenta din boiler sa pun pe exterior cu niturile indicate de dv condensatorii, dar...cred ca iar trebuie tot felul de scule, nitul vine din interior spre exterior,iar metalul e opac, condensatorul trebuie aplicat in exterior, cum il nimerim? Iar boilerul meu e si ingust, are cca 43cm diametru.... precis trebuie sa dai o gaurica mica prin ambele, boiler si condensator (nu stiu daca permite, insa s-ar deduce ca da), il fixezi pe un fir, ca sa il lipesti intai, dupa ce ai facut in prealabilgaura prin el, fixezi firul metalic prin condensator si de aceea pui fir metalic sa nu se lipeasca aiurea,apoi vii din interior cu nitul caci iese firul si il vezi din interior, il scoti si sper ca spatiul ingust al boilerului iti permite sa nituiesti cu nitul ce strange....

    RăspundețiȘtergere
  5. Cu toata consideratia... dc treb sa fie tabla atat de groasa? Nu mai bine mai subtire si suprafete mai mari? E tare scumpa cea de 4 mm...si grea...Puteti explica?

    RăspundețiȘtergere
  6. Uite, am cautat sa pot cumpara ieftinut, macar pt un test asa cum sugerezi dta aici cu multa daruire; si, am gasit ceva de adaptat, convectoare electrice din aluminiu care apoi sa fie modificate cu semiconductoare. Picioare pt deplasare sau suporti posibili e deja usor de gasit pt modelul fix, cablu de alimentare iar detine si aici se poate insera transformatorul, butoane pornit/oprit are, izolatie de protectie a componentelor pt reglaj are, cred ca si in trepte poate fi functional...deci ii lipsesc putintele,transformatorul si semiconductorii cu papuceii, inca niste cabluri electrice,dar putine iar niste tabla perforata suplimentara in locul rezistentelor poate accepta si niste perforatii pe laterale, sau trecute partile laterale in interior si aplicat in locul lor o tabla perforata sa fie mai viteaz.

    RăspundețiȘtergere
    Răspunsuri
    1. D-na Romanitza daca aveti nevoie de ajutor va ajut puteti sa ma contactai pe email,meu

      Ștergere
  7. Buna Ziua !
    Am Testat . Ideea ar fi corecta . Dar , o punte(practic , doua diode inseriate ,lucrind alternativ pe cele 2 alternante ) nu se deschide la 1V , ca sa se atinga 10A.
    Daca fortez 1,2V ptr. a obtine 10A , dupa cca 20 min , curentul scade .Mentionez ca am folosit deocamdata din curiozitate,pina primesc placile de Al recomandate , 8 diode pe o placa de Al de 20cm/60cm groasa de 1mm . Voi reveni dupa ce asamblez sistemul cu placi de 4mm/50cmm/100cm.
    info.astel@yahoo.com

    RăspundețiȘtergere
